Dopo aver selezionato l'impianto FV desiderato, utilizzando le opzioni del Menu in basso, seleziona Serial Number in basso a destra per aprire la sezione del processo di scansione. Questa funzionalità è disponibile solo per gli impianti FV con versione PRO .

Come scansionare i numeri di serie?

Modello di scansione

Alla prima selezione, all'Utente viene richiesto di selezionare uno Scanning Pattern preferito da utilizzare durante il processo di scansione del numero di serie del modulo PV. Selezionare un'opzione per l'anteprima e, quando si è pronti, selezionare Start.

D'altro canto, all'utente viene anche richiesto di impostare la lunghezza prevista del numero di serie, che fornirà un livello maggiore di controllo della qualità dei dati per il processo di scansione. Ciò può essere fatto in due modi diversi, trascinando o digitando l'intervallo di lunghezza desiderato.

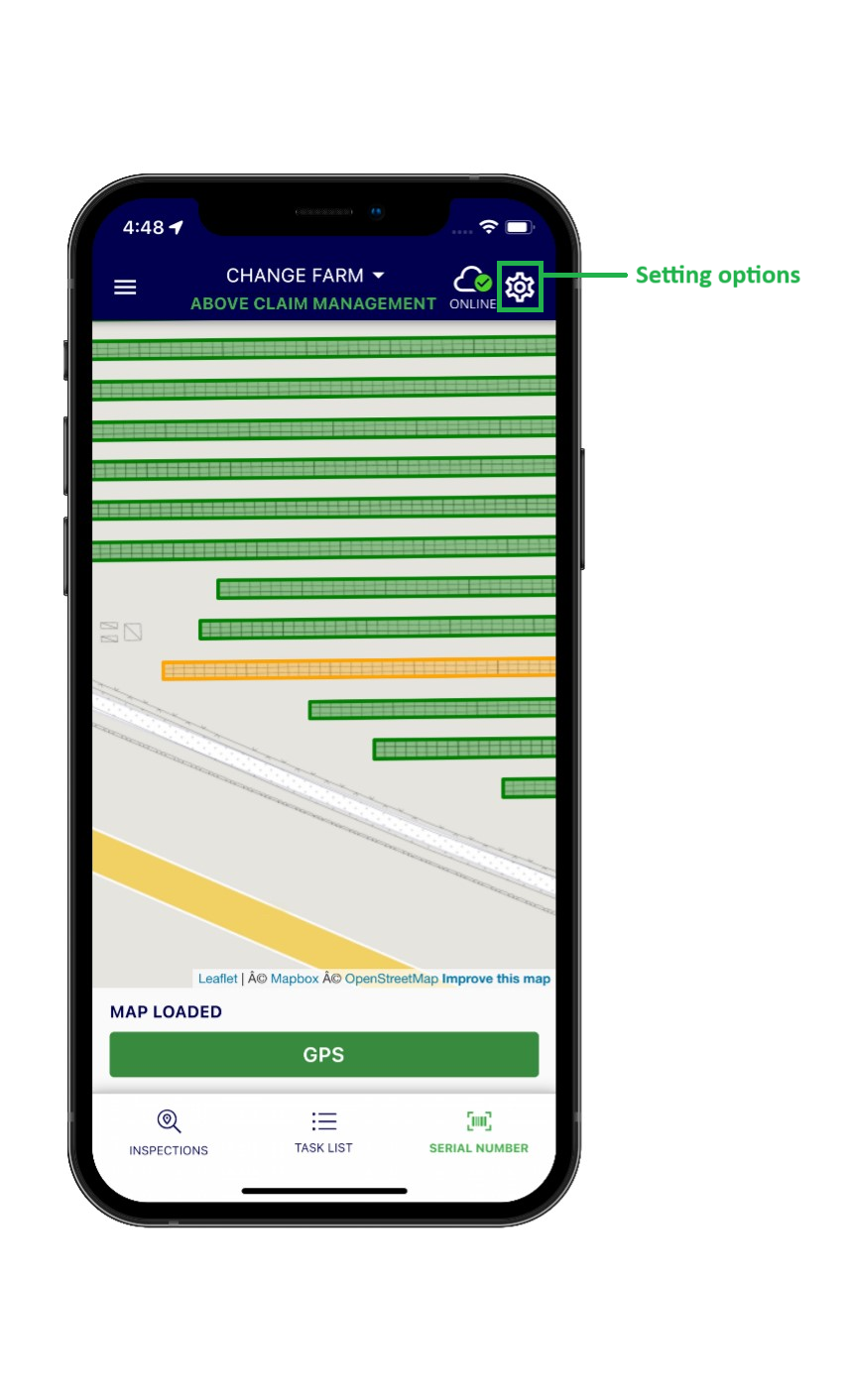

Queste due caratteristiche possono essere modificate in seguito nelle opzioni delle impostazioni, situate nell'angolo in alto a destra.

Selezione della tabella

Stato della mappa

1. Blu : tabelle in cui non è stato eseguito alcuno scansionamento dei numeri di serie dei moduli.

2. Arancia :   Tabelle in cui sono stati scansionati alcuni numeri di serie dei moduli (ma non tutti) .

3. Verde: Tabelle su cui sono stati scansionati tutti i numeri di serie dei moduli.


Processo di scansione

1. Punto di partenza: seleziona il punto di partenza preferito (Nord-Ovest, Nord-Est, Sud-Ovest o Sud-Est) per iniziare il processo di scansione del numero di serie del modulo FV. Puoi selezionare ciascuna opzione per l'anteprima e, quando sei pronto, seleziona Avvia.


1. Scansione tabella: dopo aver selezionato Avvia, si aprirà una nuova finestra che mostra la tabella selezionata suddivisa in diversi rettangoli che rappresentano ciascuno dei moduli presenti al suo interno.


1. Navigazione : utilizzare lo schermo per selezionare il modulo richiesto oppure utilizzare le frecce vicine al pulsante "Scansione" per passare al modulo successivo o precedente, a seconda delle esigenze.

2. Significato del colore: i moduli visualizzano fino a tre colori diversi.

1. Rosso : quando il numero di serie scansionato non corrisponde ai parametri del numero di serie nella sezione Impostazioni .

2. Verde : quando il numero di serie scansionato rientra nei parametri.

3. Bianco : quando il modulo non è ancora stato scansionato.

3. Scansione automatica: quando la scansione automatica è ATTIVA, SolarGain Mobile passerà automaticamente al modulo successivo (1 secondo dopo) dopo ogni modifica. Si attiva premendo il pulsante nell'angolo in alto a destra, in modo che diventi verde.

4. Scansione con la fotocamera del dispositivo mobile: fare clic sul pulsante "Scansione" e posizionare la fotocamera sul codice a barre.

5. Scansione con uno scanner Bluetooth di terze parti: tocca un modulo qualsiasi o attiva la scansione automatica, quindi premi lo scanner; il codice a barre verrà visualizzato nella casella verde vuota sotto il pulsante "Scansiona" . LINK.
