Informe termográfico: tipos de anomalías y causas

Informe termográfico: tipos de anomalías y causas

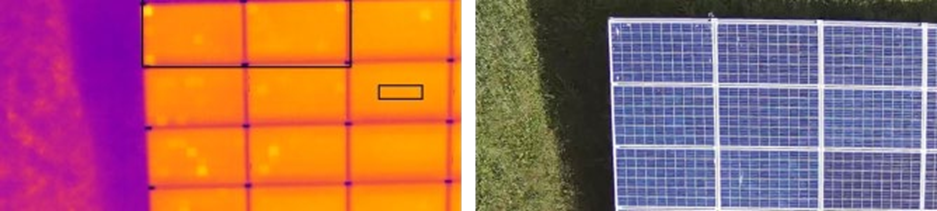

Módulo calentado




Un módulo que muestra un calentamiento anómalo en toda su superficie. Los módulos calentados pueden tener una causa raíz intrínseca o el calentamiento puede ocurrir   secundaria a una causa raíz extrínseca. Una causa raíz extrínseca común es "cadena"   calefacción', donde todos los módulos de una cadena eléctrica se ven afectados por un problema en   El nivel de la cuerda. El calentamiento de la cuerda, a su vez, puede tener una causa visible obvia (por ejemplo,   arbóreo   sombreado),   o   puede   requerir   más   investigación   (p.ej   'abierto   circuito   cadena').

Causa principal

  1. Individual   módulo   calefacción   (Intrínseco)
    1. No   identificable   causa   en   Color rojo,   puede   ser:
    2. 'Abierto   circuito'   módulo
    3. Unión   caja   asunto
    4. Activación   de   todo   tres   diodos
    5. Dañado   módulo   (puede   ser   visible   en RGB)
  2. Cadena   Calefacción   -   a   cadena   de   calentado   módulos   correspondiente   a   a   cadena
    1. Cadena   calefacción   - No   identificable   causa   (típicamente   "abierto   circuito"   cadena).
    2. Cadena   calefacción   - secundaria   a   arbóreo   sombreado.
    3. Cadena   calefacción   - secundaria   a   permanente   sombreado.
    4. Calentamiento de la cadena: secundario a un módulo dañado (un solo módulo dañado)   módulo   en   una cuerda   puede causar   El conjunto   cadena a   calor).
    5. Calentamiento de la cadena: secundario a un módulo faltante (un módulo faltante puede   Provocar que toda la cuerda se caliente si no se ha vuelto a conectar la cuerda.   correctamente).
  3. Anomalía a nivel del inversor : un gran grupo de módulos calentados correspondientes a   un   Área del inversor.
    1. Un   inversor   falla   es   causando una   grande   área   de módulos   a   calor.

Notas

  1. Hay más detalles sobre la clasificación de la causa raíz de las anomalías del módulo calentado (y los cambios realizados en julio de 2022) disponibles en el siguiente documento: https://abovesurveying.sharepoint.com/:w:/s/Publicsupportdocs/EZP5kk53EvVBhswKonaYURsB21itD9xQLaP4YccjuWeysg?e=UEtYW7
  2. Los módulos calentados se registran independientemente del gradiente de temperatura en relación con el módulo "normal". La temperatura de referencia se registrará a partir del módulo no afectado más cercano, que puede no estar dentro de la imagen.
  3. El gradiente de temperatura no es necesariamente un indicador de pérdida de potencia.
  4. Para el calentamiento de cadenas y el calentamiento a nivel de inversor, solo se muestran en la imagen los primeros 3 a 5 módulos calentados de ejemplo.
  5. Ocasionalmente, el calentamiento de los módulos puede ocurrir en todos los módulos de una cadena, pero en un patrón heterogéneo de "celdas calientes múltiples" (en lugar de uniformemente). Esto suele deberse a una polaridad inversa en la cadena o puede ocurrir después de la caída de un rayo.
  6. La razón por la que una subcadena, módulo o cadena de circuito abierto está más caliente que una subcadena, módulo o cadena que funciona normalmente es que una proporción de la energía solar (radiación) que llega a la superficie (las celdas) ya no se convierte en electricidad y, por lo tanto, se absorbe en forma de calor. La razón por la que el gradiente es relativamente constante (aproximadamente de 4 a 10 °C) en la mayoría de los entornos dados es porque el impacto de la temperatura ambiente es teóricamente neutro, ya que tanto el módulo que funciona como el que no funciona experimentan el mismo "calor base" del aire ambiente.

Subcadena calentada



Un tercio o dos tercios del módulo aparecen calentados (u otras proporciones, en   más nuevo   tipos de módulos, por ejemplo   módulos de medio corte).

Causa principal

  1. Adecuado   activación   de   diodo   (diodo   Pasando por alto   malo   células)
  2. Mal funcionamiento   diodo
  3. Perder   conexión
  4. Iluminación   huelga

    Notas

    1. Si la causa de la activación del diodo es visible y apropiada (por ejemplo, suciedad/punto caliente), entonces se registra la causa principal (el punto caliente) y el calentamiento de la subcadena NO se considera una anomalía.
    2. Si no hay una causa obvia de activación del diodo, se registra una subcadena calentada, independientemente del gradiente de temperatura. Se requiere una investigación más exhaustiva en el sitio para diferenciar el calentamiento apropiado de la subcadena anómala, ya que esto no se puede determinar solo a partir de la inspección termográfica/RGB con UAV.
    3. Los diseños tradicionales de módulos de silicio de 60 y 72 celdas constan de tres diodos, cada uno de los cuales protege un tercio del módulo. Los diseños de módulos más nuevos (por ejemplo, módulos de celdas de medio corte) pueden tener 6 o más áreas de subcadenas, que pueden estar conectadas en configuraciones más complejas (serie/paralelo). Actualmente, también se las registra como "subcadenas calentadas", pero esto está sujeto a una revisión periódica y se pueden introducir tipos de anomalías más sofisticados.
    4. La razón por la que una subcadena, módulo o cadena de circuito abierto está más caliente que una subcadena, módulo o cadena que funciona normalmente es que una proporción de la energía solar (radiación) que llega a la superficie (las celdas) ya no se convierte en electricidad y, por lo tanto, se absorbe en forma de calor. La razón por la que el gradiente es relativamente constante (aproximadamente de 4 a 10 °C) en la mayoría de los entornos dados es porque el impacto de la temperatura ambiente es teóricamente neutro, ya que tanto el módulo que funciona como el que no funciona experimentan el mismo "calor base" del aire ambiente.

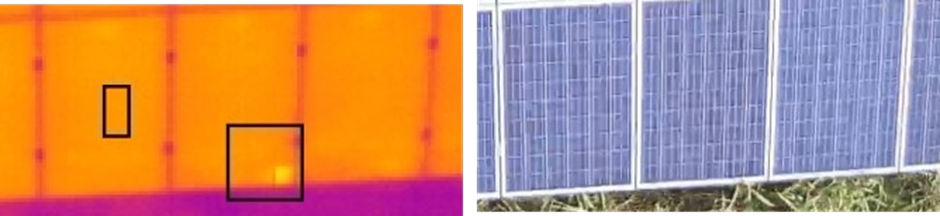

Punto caliente




Soltero   calentado   área   o   celúla.

Causa principal

  1. Comúnmente   identificado   de   Vehículo aéreo no tripulado (UAV)   Inspecciones:
    1. Ensuciamiento
    2. Arbóreo   sombreado
    3. Permanente   sombreado
    4. Dañado   módulo
  2. Generalmente   solo   identificable   en   más   investigación:
    1. Celúla   desajuste
    2. Derivado   celúla
    3. Agrietado   celúla

Notas

    1. Un punto caliente se considera significativo y se registra si ΔTm ≥ 4 °C en módulos de tecnología de silicio y ΔTm ≥ 2 °C en módulos de tecnología de película delgada.
    2. Cuanto mayor sea el gradiente de temperatura, mayor será la pérdida de potencia asociada.

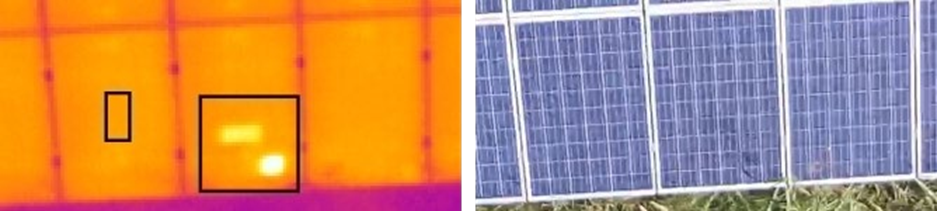

Varias celdas calientes




Más   que   uno   calentado   celúla   en   a   soltero   módulo.

Causa principal

  1. Dañado   módulo
  2. Ensuciamiento
  3. Arbóreo   sombreado
  4. Permanente   sombreado
  5. Celúla   desajuste
  6. Agrietado   vaso
  7. Anomalía en la caja combinadora
  8. Anomalía del inversor

Notas

    1. Se consideran significativas varias celdas calientes y se registran si ΔTm ≥ 4 °C en módulos de tecnología de silicio y ΔTm ≥ 2 °C en módulos de tecnología de película delgada.

Caja de conexiones calentada




Registramos una caja de conexiones calentada cuando está significativamente más caliente que el promedio   del sitio. Es normal que la caja de conexiones esté un poco más caliente que el   módulo   sí mismo.

Causa principal

  1. Unión   caja   asunto
  2. Perder   conexión
  3. Corrosión
  4. Diodo   activado

Notas

    1. El calentamiento de la caja de conexiones se considera significativo y se registra si ΔTm ≥ 7 °C en comparación con una caja de conexiones vecina normal.
    2. Las cajas de conexiones calentadas no necesariamente contribuyen a la pérdida de producción, pero en algunas circunstancias pueden ser una advertencia de problemas futuros.

SEHP




Patrón de calentamiento del extremo de la cuerda (SEHP): se presenta como un patrón repetido a lo largo de la   sitio o en áreas grandes, 'SEHP' es nuestro término para un patrón de calentamiento que podría   indicar   inicio de la EIP.

Causa principal

  1. Identificador PID   (potencialmente inducido   degradación)

Notas

    1. 'SEHP' es nuestro término para un patrón de calentamiento que podría indicar PID
    2. SEHP se registra independientemente del gradiente de temperatura
    3. Alineado con el extremo negativo de la cuerda donde conocemos el patrón de encordado

Hipercelda calentada




Una hipercelda calentada es un tipo de anomalía específica que se observa en ciertos módulos solares de tipo "celda de tejas". Estos módulos suelen estar divididos en 18 hiperceldas, cada una de las cuales puede calentarse.

Causa principal

  1. Se presume que fue causado por una falla del adhesivo de las celdas de la teja.

Módulo faltante




Se utiliza cuando falta un módulo, pero no por diseño (según lo determinado por el   proporcionó   CANALLA   archivo).

Notas

    1. Las temperaturas de referencia y objetivo (pico) se establecen manualmente de modo que ΔTm = 0 °C.

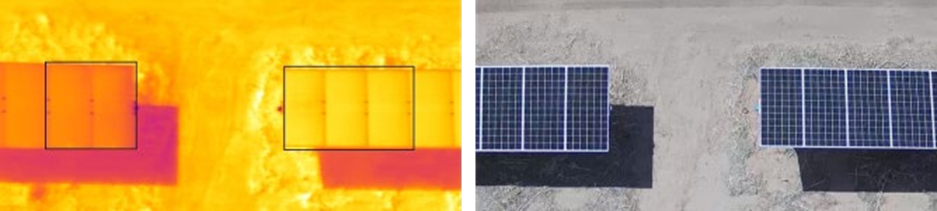

Falla del rastreador




Matriz de rastreadores   es   no   correctamente   seguimiento   el   sol.

Causa principal

  1. Alineación   falla
  2. Mecanismo   falla

      Notas

      1. Las temperaturas de referencia y objetivo (pico) se establecen manualmente de modo que ΔTm = 0 °C.


    Visual (módulos de película delgada)


    Visual

    En la imagen RGB de un módulo de película delgada se puede observar una clara anomalía.

    Causa principal

    1. Delaminación
    2. Módulo dañado (grietas)
    3. Rayaduras superficiales

        Notas

        1. En nuestro servicio especializado de película delgada se utiliza una anomalía visual para indicar un daño visible claro en un módulo, que no necesariamente causa una anomalía térmica.
        2. Las anomalías visuales generalmente no se utilizan en inspecciones que no sean de película delgada, excepto en el caso de daños visibles extremos que consideramos que es importante resaltar al cliente.
