Vista del mapa

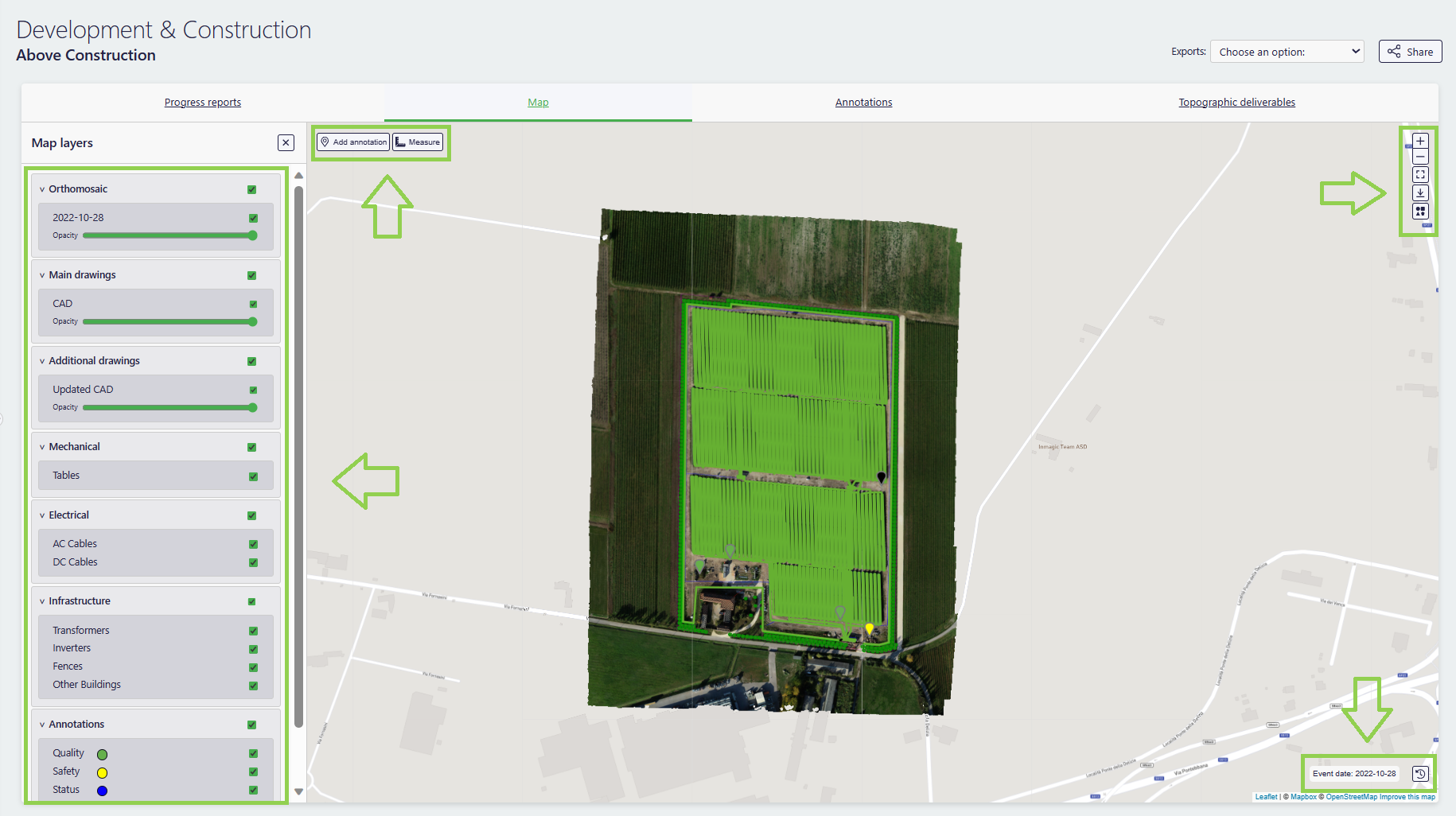

La sección del mapa se compone de tres áreas de interacción diferentes: “ Capas del mapa ”, “ Herramientas de acción ” y “ Fecha del evento ”.



Capas del mapa

Las capas del mapa, ubicadas en el lado izquierdo, se pueden activar o desactivar individualmente o por grupo. De esta manera, el usuario puede realizar diferentes comparaciones entre las distintas capas o ver una sola. A continuación, se explica cada grupo de capas del mapa:

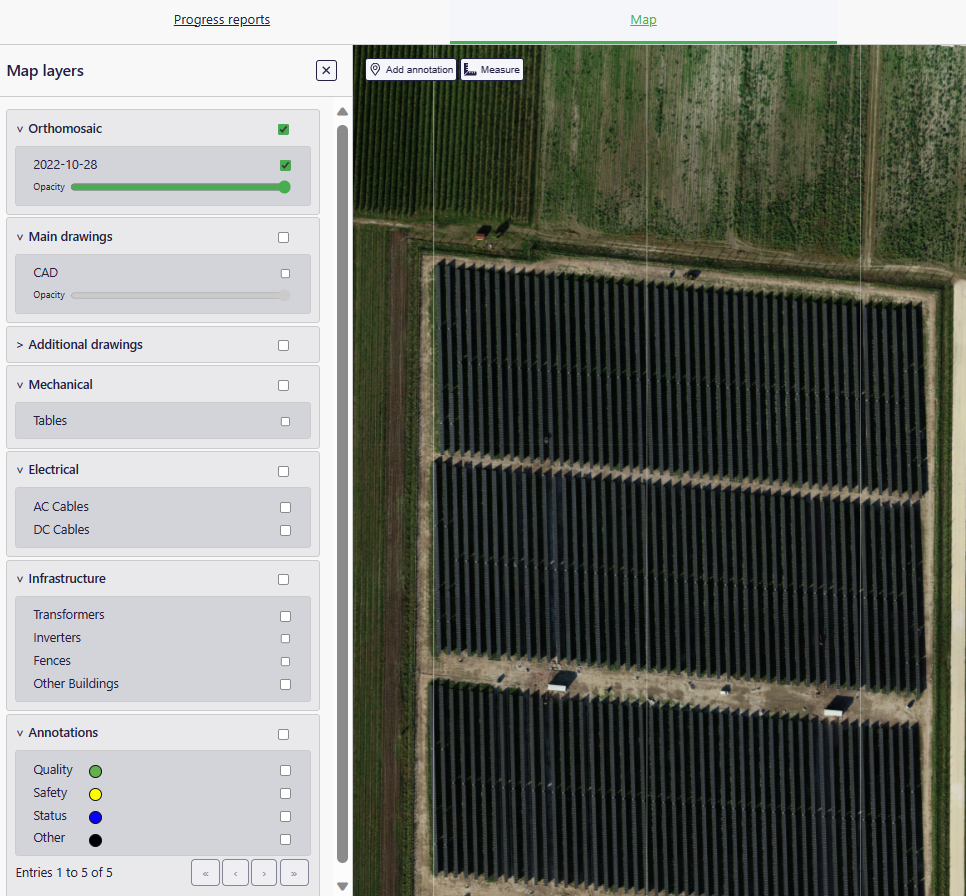

Capa de ortomosaico

Las imágenes “cosidas” tomadas desde el dron que muestran el estado de la planta fotovoltaica el día del informe.




Dibujos principales y adicionales

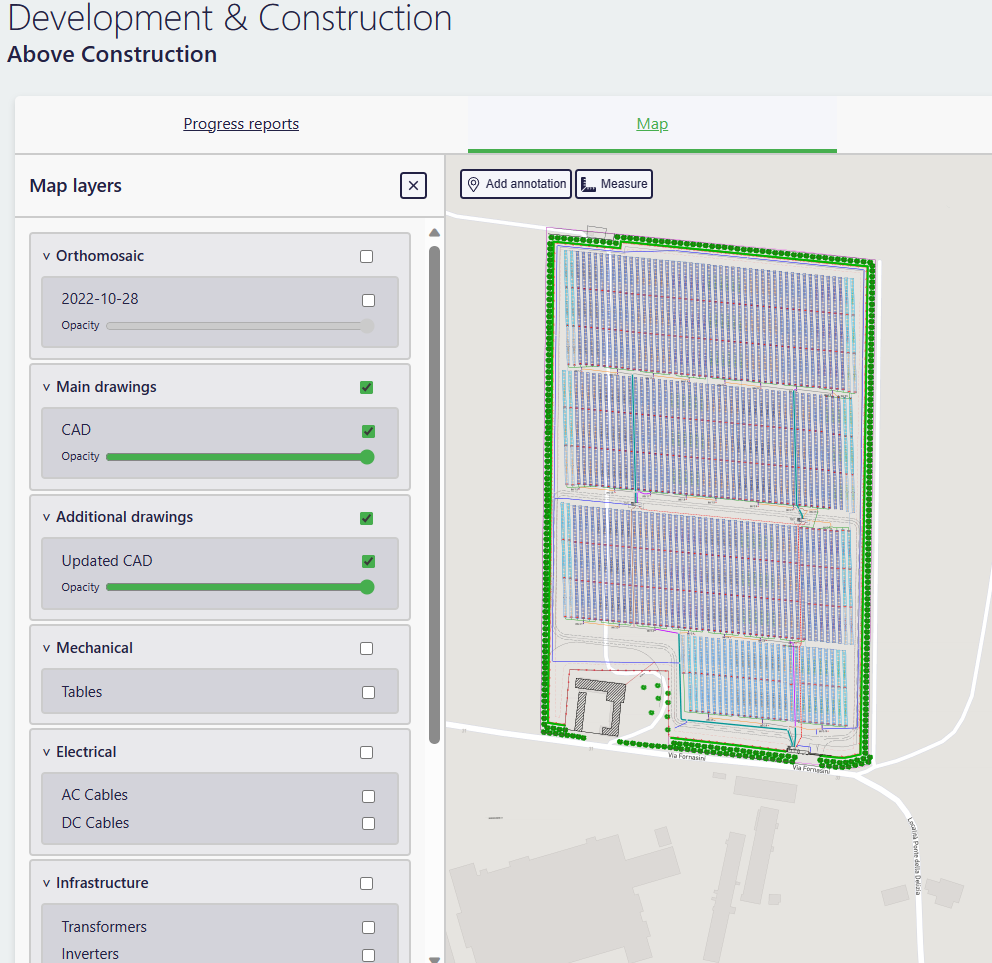

Esta capa coloca el CAD de “Diseño” en el mapa para garantizar que el trabajo de construcción se complete según lo planeado. Cualquier CAD modificado y actualizado se puede cargar a la plataforma, como se muestra en la imagen. Se pueden cargar tantos dibujos como sea posible, con la posibilidad de separarlos como desee el usuario.

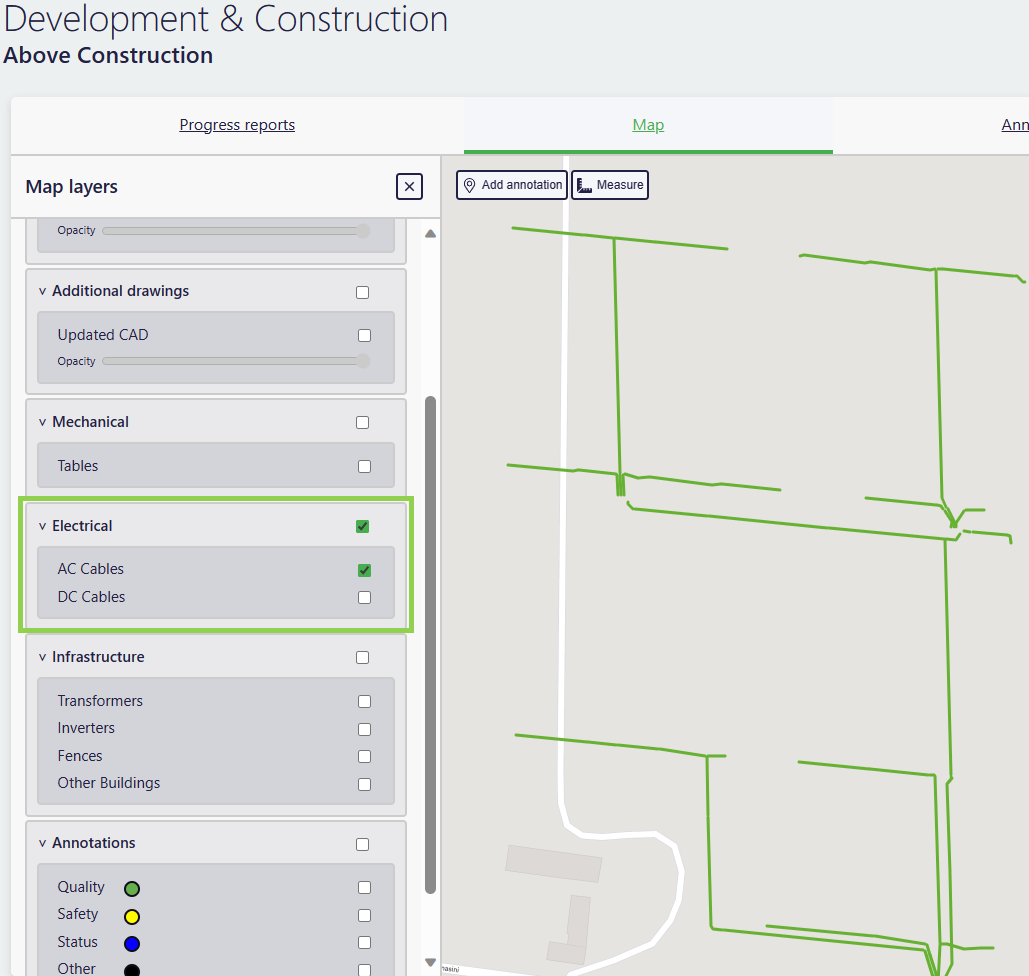

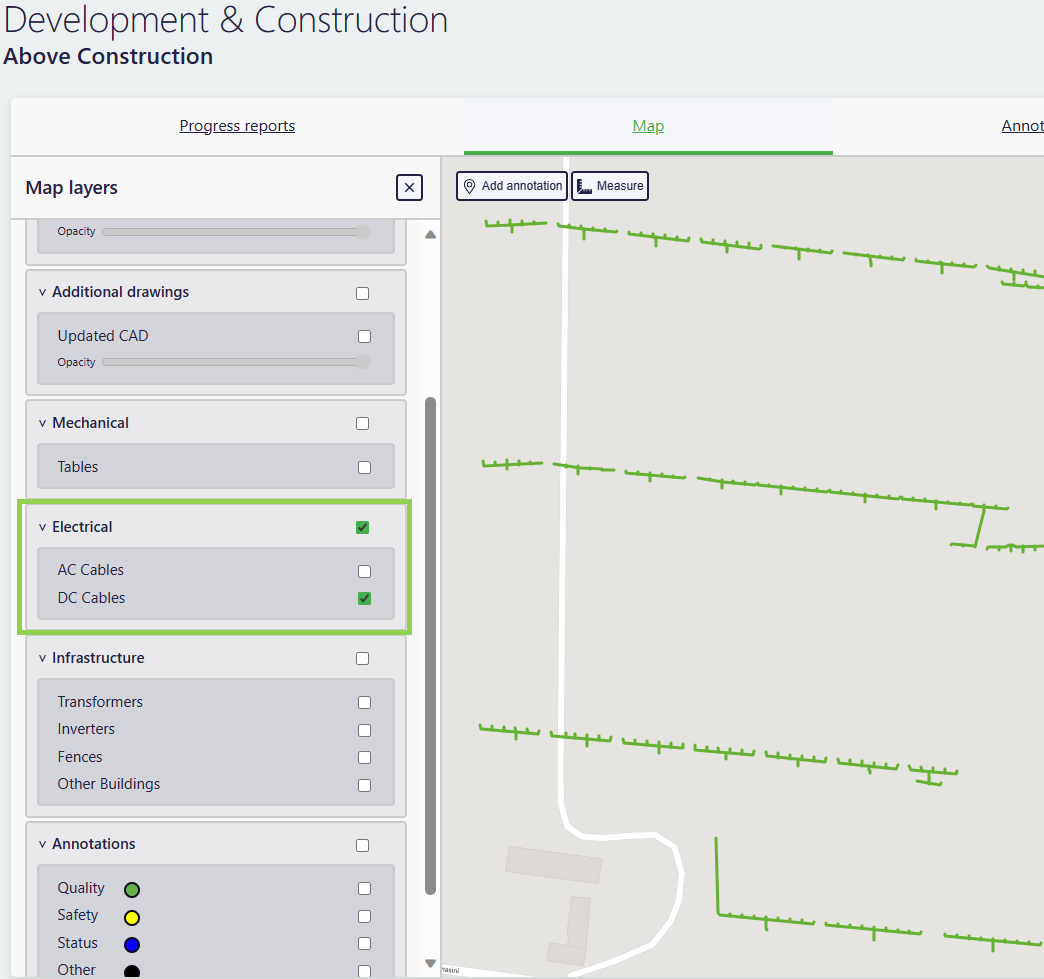

Capas mecánicas, eléctricas y de infraestructura

Estas capas brindan la posibilidad de aislar cada elemento principal de la planta fotovoltaica para un mejor análisis, estos son:

  1. Mecánico
    1. Hemorroides
    2. Tablas
    3. Módulos
  2. Eléctrico
    1. Cables de CA
    2. Cables de corriente continua
  3. Infraestructura
    1. Transformadores
    2. Inversores
    3. Carreteras
    4. Vallas
    5. Edificios
    6. Subestaciones
    7. Baterías





Anotaciones

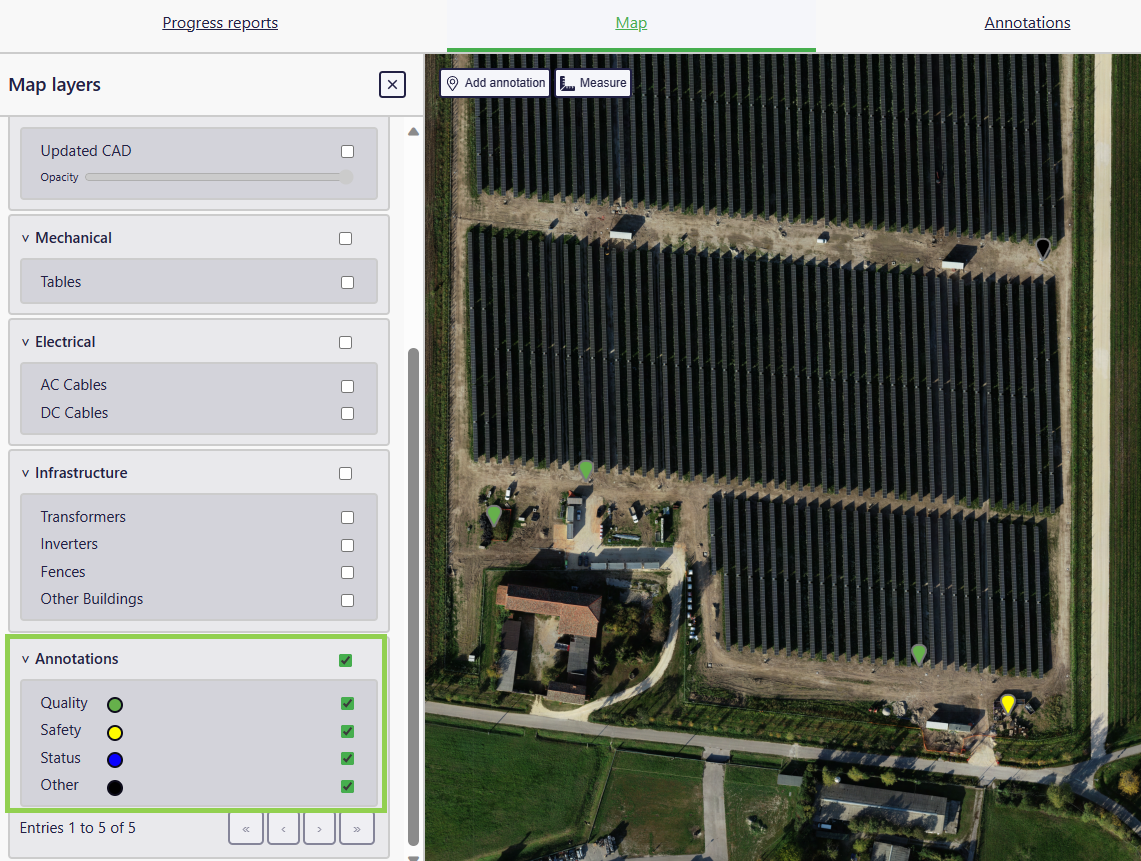

Esta capa muestra las anotaciones que el usuario ha creado en el mapa. Las anotaciones se utilizan para resaltar puntos interesantes encontrados en el mapa, que luego se pueden compartir con los administradores del sitio, de modo que los elementos detectados se puedan corregir o verificar antes del próximo informe. Los diferentes colores representan su categoría (Calidad, Seguridad, Estado u Otros). La creación de anotaciones se explica en la siguiente unidad de interacción, “Herramientas de acción”.




Herramientas de acción

Las herramientas de acción ayudan al usuario a operar y trabajar con cada una de las vistas de los hitos escaneados de la planta fotovoltaica durante todo el período de construcción.



Estos son:

    1. Acercar/alejar
    2. Ver en pantalla completa
    3. Descargar Mapa
    4. Guía de colores clave
    5. Medir distancia o área
    6. Agregar anotación

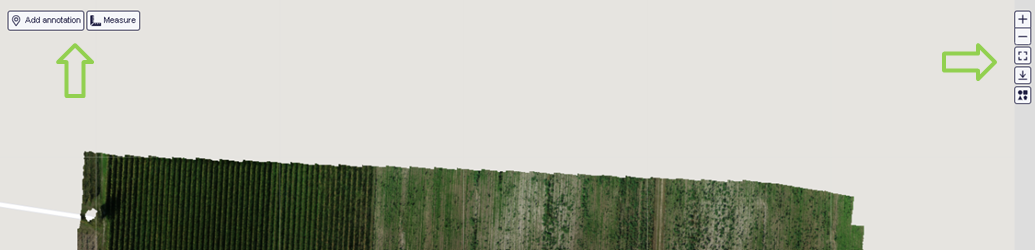

    Acercar/alejar

    Herramienta para acercar o alejar el mapa, también se puede hacer desplazándose hacia arriba y hacia abajo con el ratón.



    Ver en pantalla completa

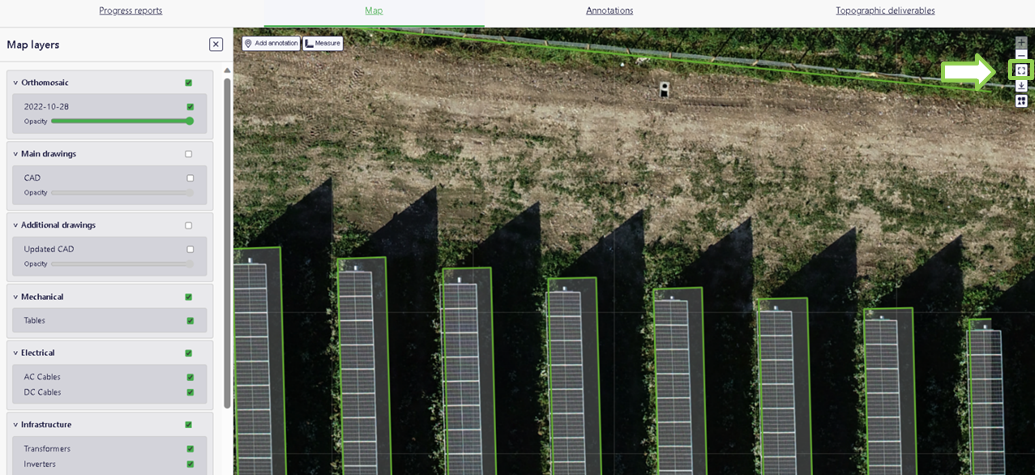

    La herramienta de pantalla completa permite tener la vista del mapa en toda la pantalla para una mejor visualización.


    Descargar mapa

    La herramienta de descarga de mapas permite al usuario obtener una imagen del mapa en formato JPEG. Esta imagen se basa en el “nivel de zoom” del sitio. En otras palabras, si el usuario hace mucho zoom, solo verá esa zona en la imagen.


    Guía de claves

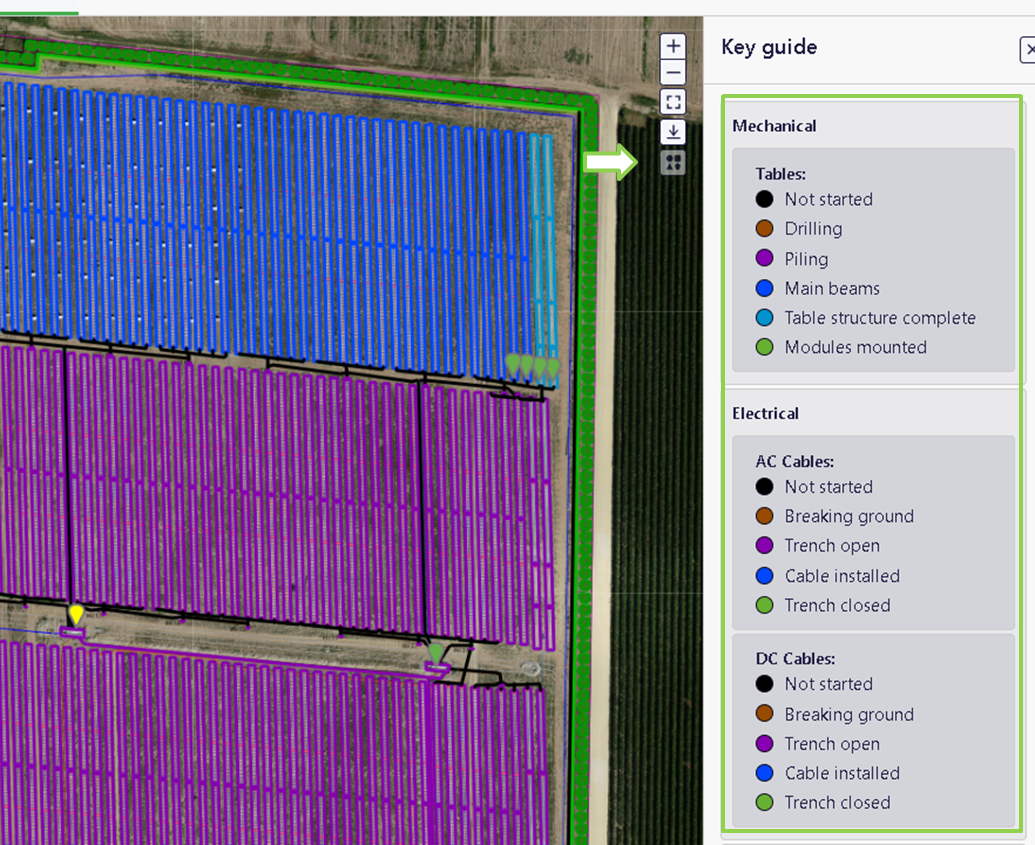

    La guía de claves muestra en forma de leyenda las distintas etapas de construcción representadas por colores en el mapa. Al hacer clic en ella, aparece una ventana en el lado derecho que muestra la información de la etapa de construcción de toda la infraestructura fotovoltaica y la infraestructura adicional de la planta fotovoltaica.




    Medir distancias o áreas

    Esta herramienta permite al usuario medir distancias o áreas en el mapa. Los usuarios pueden utilizarla para verificar la distancia de paso entre seguidores, la distancia a la cerca o incluso para calcular el área de la estación transformadora, entre otros.

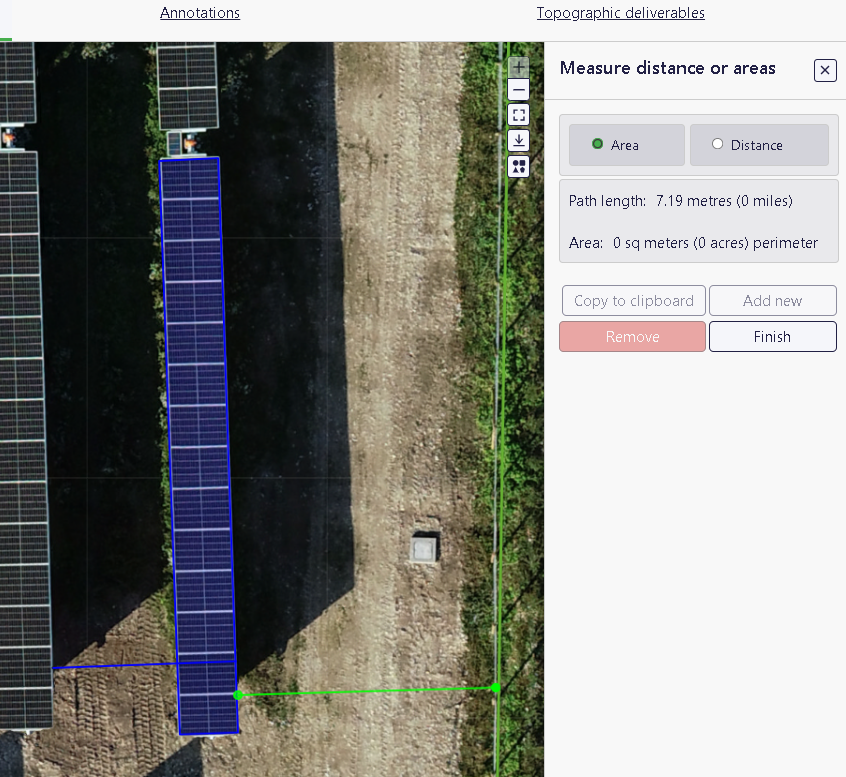

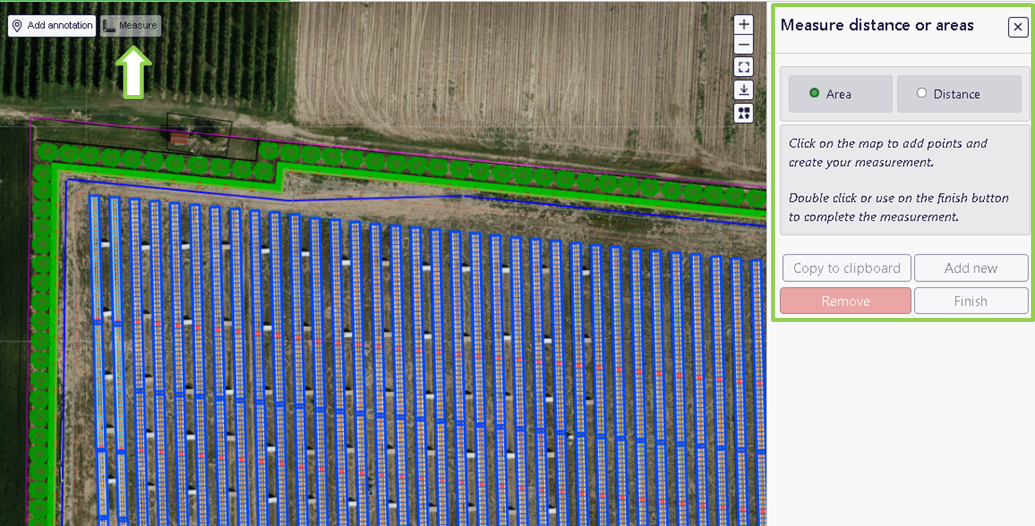

    Al hacer clic en el icono, se desplegará una ventana a la derecha, dando la posibilidad de elegir entre Área o Distancia .

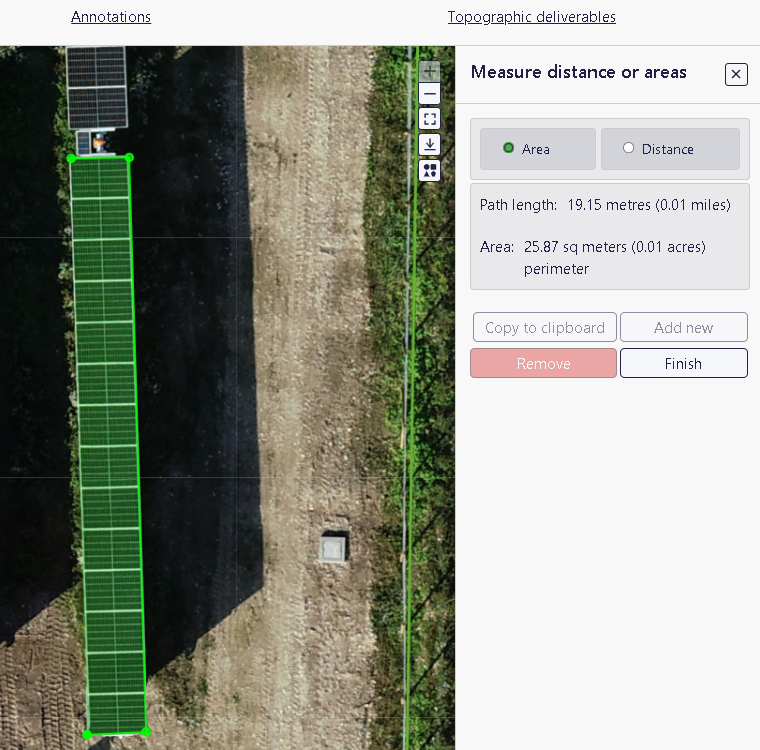

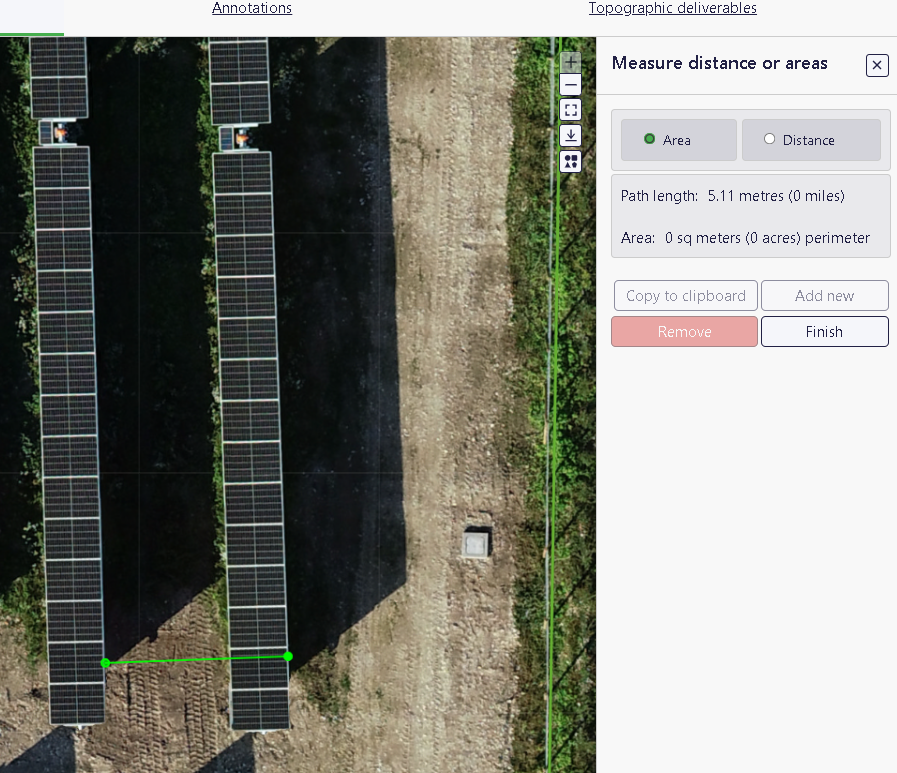

    Una vez que el usuario ha elegido la opción deseada, puede hacer clic en el mapa para agregar tantos puntos como desee, con el fin de crear un área/línea. Una vez creada, las medidas se mostrarán en metros/millas (distancia) y/o metros cuadrados/acres (área) a la derecha. Luego, presione el botón Finalizar ubicado en la parte inferior de la ventana.





    Esta herramienta también permite al usuario crear múltiples mediciones al mismo tiempo haciendo clic en el botón Agregar nuevo . Una vez que el usuario haya terminado de tomar las mediciones, puede presionar Finalizar y navegar por cada uno de los elementos medidos en el mapa mostrando distancias o áreas.



    Las medidas se pueden copiar al portapapeles haciendo clic en Copiar al portapapeles en la parte inferior. Esto resulta útil porque se puede incluir más tarde en la descripción de la anotación. También es posible eliminar cualquier elemento no deseado haciendo clic en él y presionando el botón Eliminar .

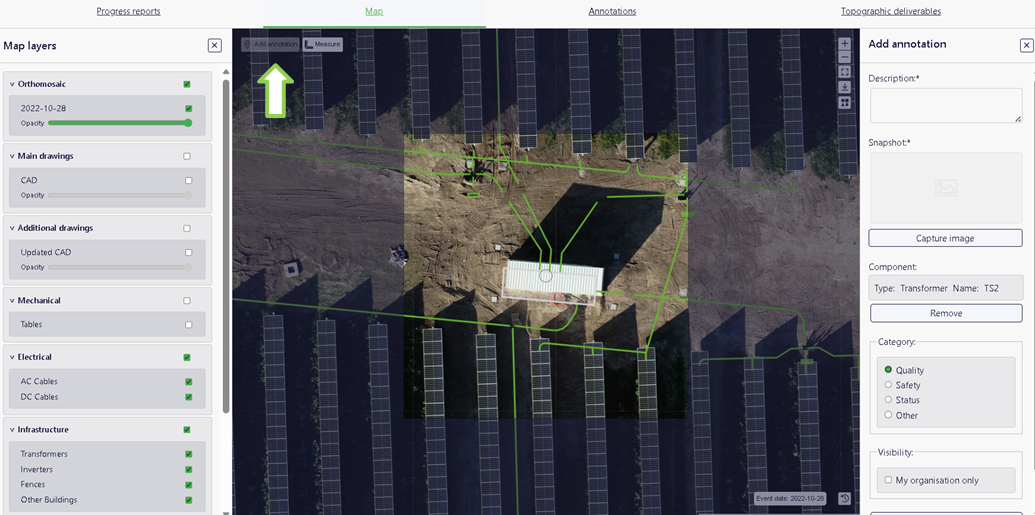

    Agregar anotación

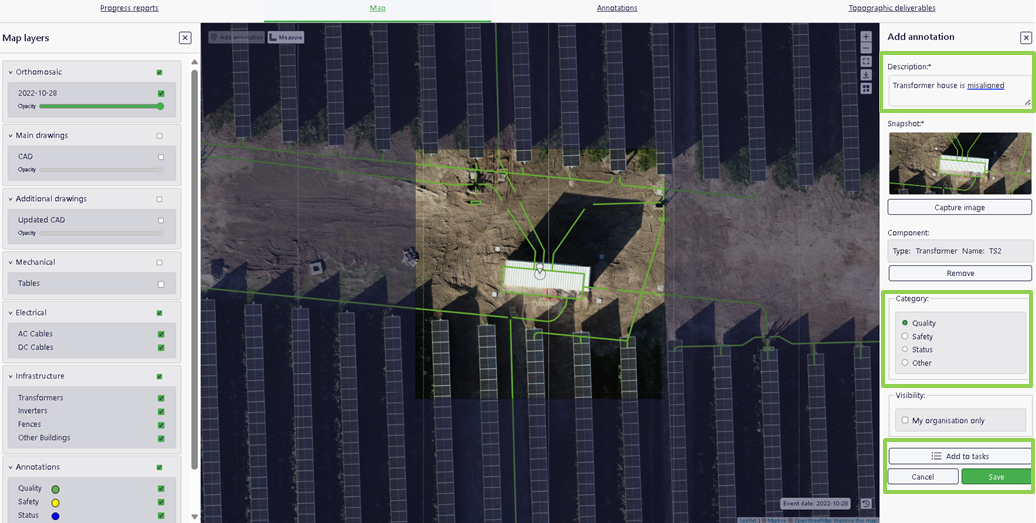

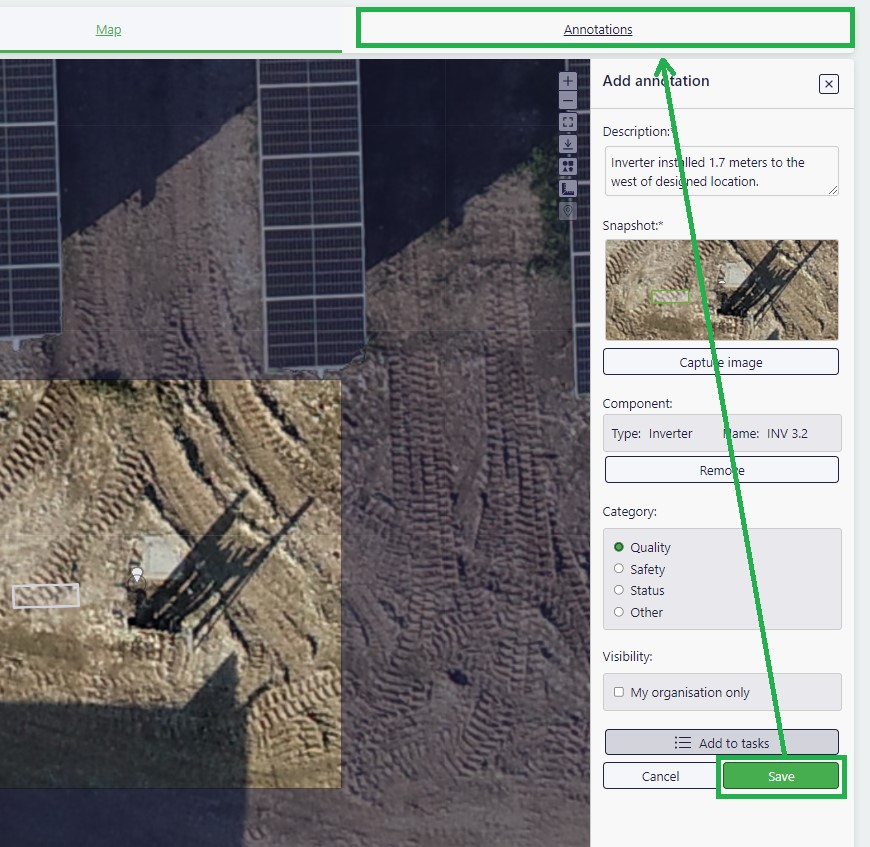

    Como ya se ha mencionado, las anotaciones se utilizan para resaltar puntos interesantes que se encuentran en el mapa. Haga clic en ellas para visualizar la ventana para crear la anotación. Vea la imagen siguiente.

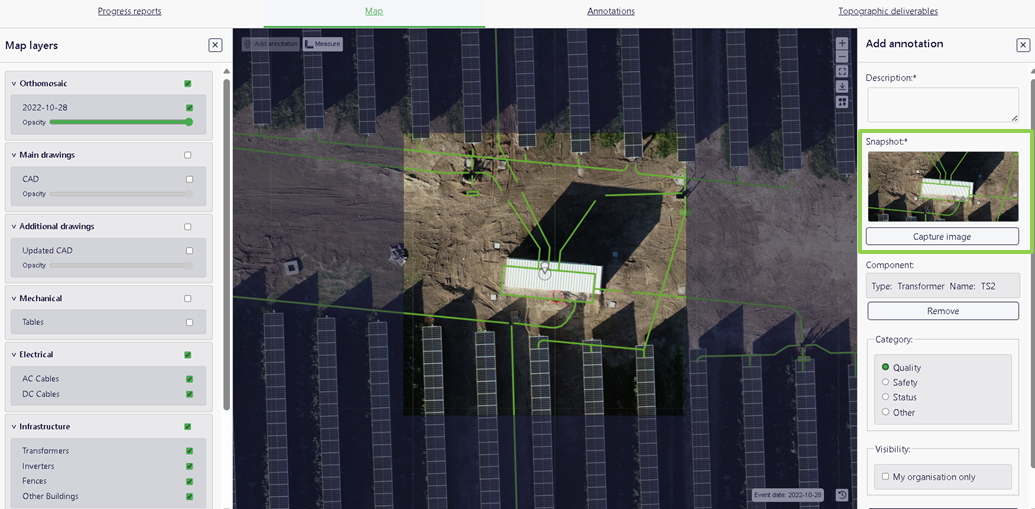

    Aparecerá un cuadrado en el centro del mapa que cubrirá un área. El mapa se puede arrastrar con el ratón para que encaje en el cuadrado, incluso se puede acercar o alejar para aumentar o disminuir el área cubierta. Para crear la anotación, lo primero que hay que hacer es seleccionar exactamente el área que se desea detectar. Después, se debe hacer clic en la parte inferior de Capturar imagen y se capturará esta área como una instantánea.




    Lo siguiente que hay que hacer es escribir una descripción de lo que se ha visto y hacer clic en la forma del mapa para vincularla a esta anotación.



    Debajo de la sección de componentes se puede seleccionar la categoría de la anotación; las opciones son Calidad, Seguridad, Estado u Otro . Además, es posible seleccionar si la anotación debe ser visible solo para su organización o para todas las organizaciones que tienen acceso a este informe.

    Al final de la ventana, hay tres opciones, Agregar a tareas , Cancelar o Guardar la anotación.

    1.   Agregar a tareas

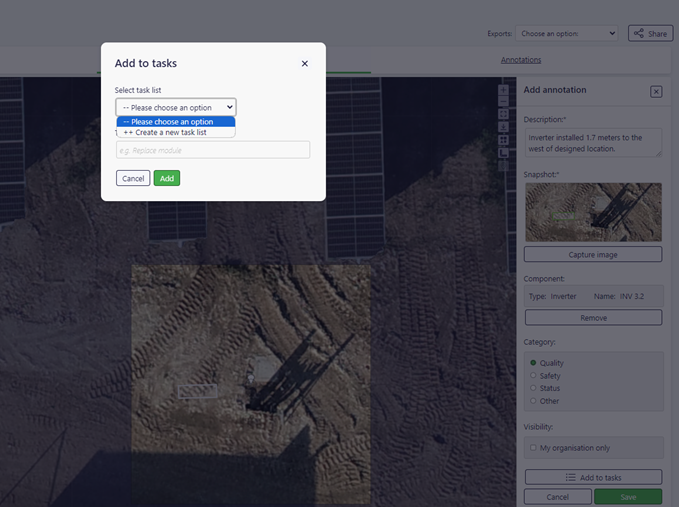

    Al agregar una anotación a una lista de tareas, aparecerá una pequeña ventana en el medio. En este punto, hay dos opciones: agregarla a una lista de tareas ya existente o crear una nueva. Una vez hecho esto, la anotación se almacenará en una lista de tareas. Para obtener más información sobre cómo trabajar con listas de tareas, visite la página de soporte de listas de tareas .



    1. Cancelar

    Al presionar cancelar, se eliminará la anotación.

    1. Ahorrar

    En caso de que se presione la tecla guardar, la anotación se almacenará en el módulo “Anotación”.
